モデル変更差分の確認¶

概要¶

Next Design では、以前のプロジェクトファイルや構成管理されている以前のリビジョンと比較して、モデルの変更差分を確認できます。

モデルの変更差分を確認するときの手順を、次の順で説明します。

プロジェクトを比較するには、次のように複数の方法があります。

上記のそれぞれについて、比較対象の選択方法を以下で説明します。

現在編集中のプロジェクトファイルと、別ファイルとして保存されている変更前のプロジェクトファイルを比較するには、次の手順で行います。

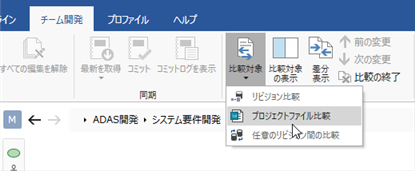

プロジェクトファイルとの比較

操作手順

構成管理リポジトリに登録されているプロジェクトを編集中に、以前のリビジョンと比較するには、次の手順で行います。

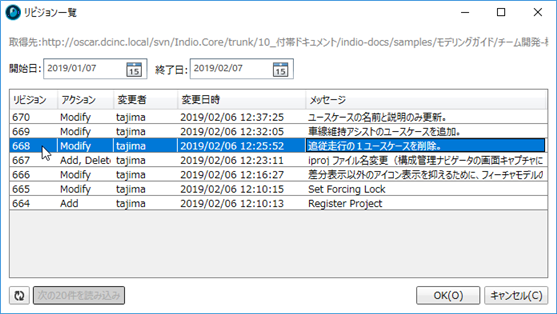

リビジョンとの比較

操作手順

構成管理リポジトリに登録されているプロジェクトを対象に、すでにコミットされている2つのリビジョンを比較するには、次の手順で行います。

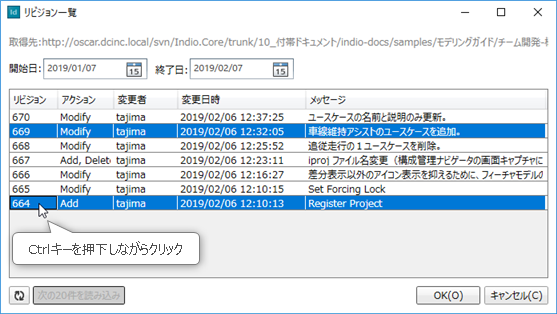

任意のリビジョン間の比較

操作手順

Next Design から構成管理リポジトリをはじめて利用する場合は、構成管理システムとの連携 > リポジトリの登録を管理に従って、構成管理リポジトリを事前に登録しておきます。
リボンから [チーム開発] > [差分] > [比較対象] をクリックし、[任意のリビジョン間の比較] をクリックします。
[構成管理リポジトリの選択] ダイアログで、比較対象のプロジェクトが登録されているリポジトリを選択して、[次へ] ボタンを押下します。
ツリー表示された構成管理リポジトリのフォルダの中から、比較対象のプロジェクトが格納されているフォルダを選択して、[OK] ボタンを押下します。
グリッド表示されたリビジョン一覧の中から、比較する2つのリビジョンを Ctrl キーを押下しながら選択して、[OK] ボタンを押下します。
比較対象が選択されると、モデルナビゲータとモデルエディタに差分箇所が表示されます。

注意

比較対象を選択すると、プロジェクト内での差分箇所がわかるように、モデルナビゲータ上でモデルのアイコンやラベル色が切り替わります。

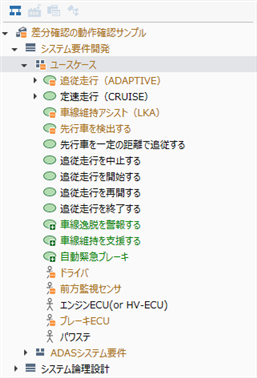

モデルナビゲータでの差分表示

アイコン	ラベル色	意味
通常アイコン	通常色	変更されていないモデル
通常アイコン	橙色	下位のモデルが変更されているモデル
変更マーク付き	橙色	変更されているモデル、もしくは、子モデルが追加・削除されているモデル
追加マーク付き	緑色	追加されているモデル

Note

注意

削除されたモデルはモデルナビゲータに表示されません。代わりに、削除されたモデルの親モデルが変更マーク付きで表示されますので、その親モデルの変更差分から削除されたモデルを確認してください。

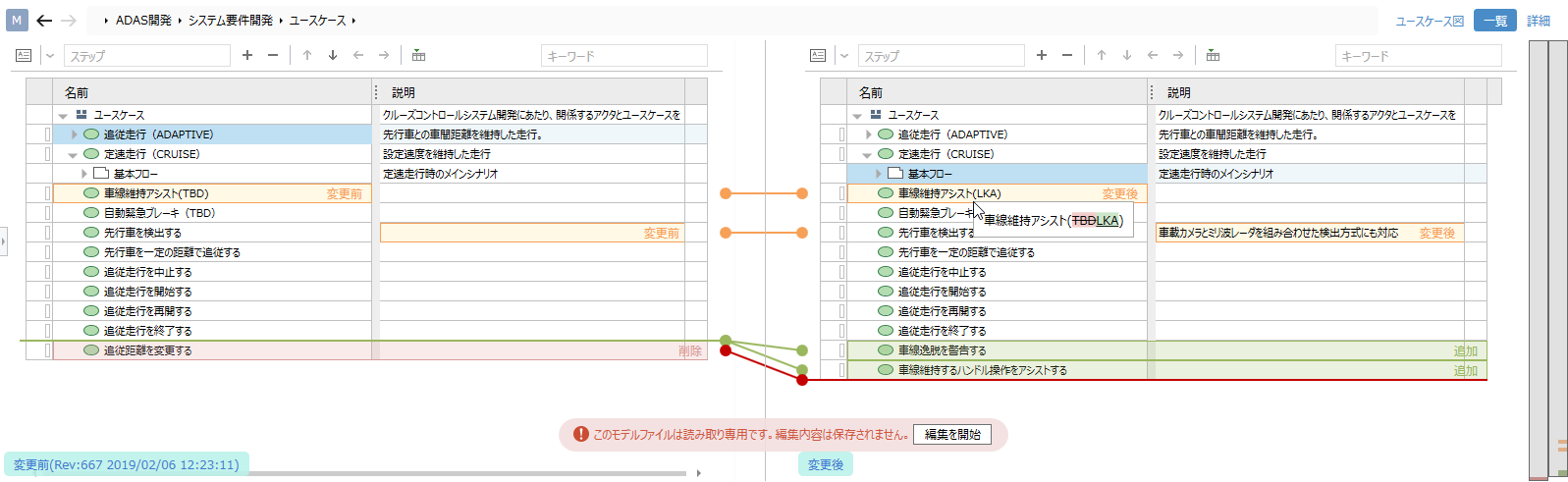

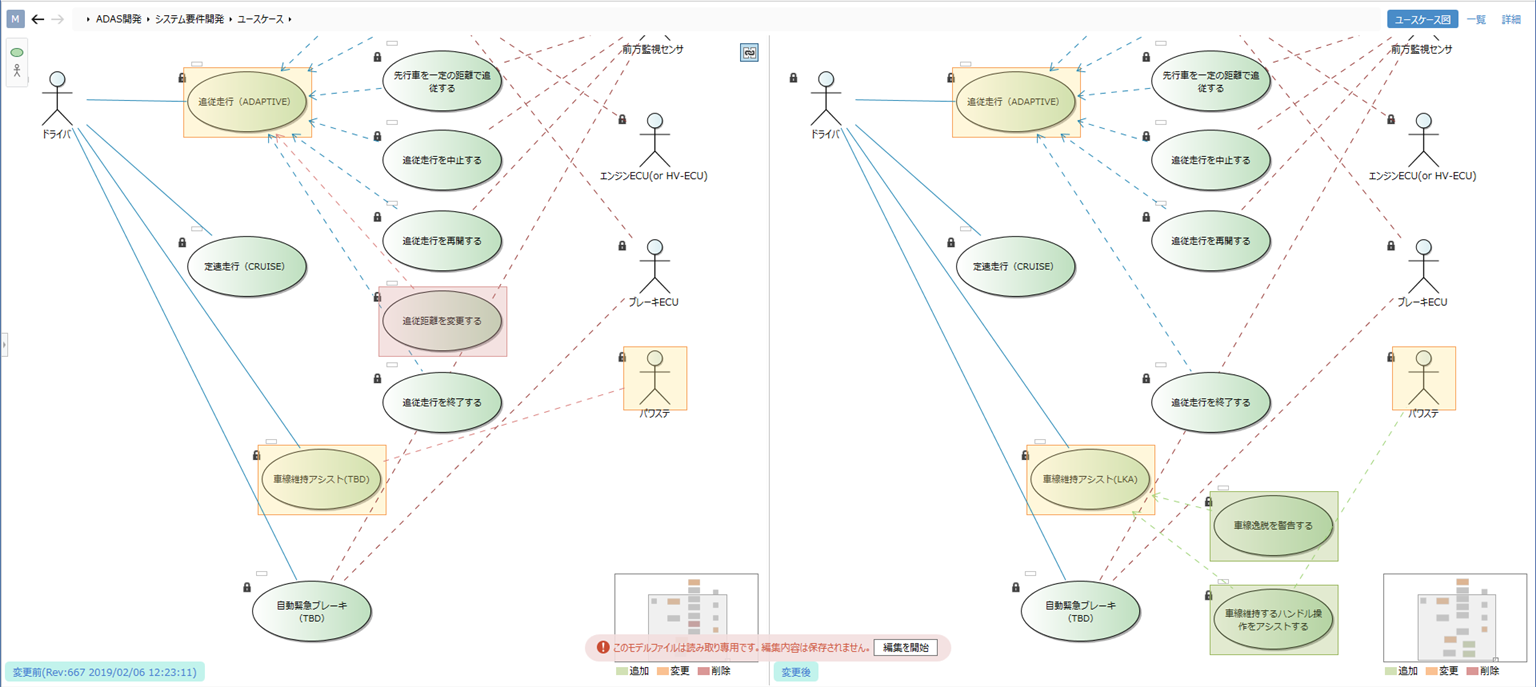

比較対象を選択すると、モデルエディタ上で変更差分がわかるように、変更前と変更後のモデルが左右に並べて表示され、変更差分の箇所が色分け表示されます。

その他の操作手順

注意

モデルナビゲータ上で変更マーク付きのモデルを表示しても、そのモデルの変更箇所が表示されない場合があります。それは、ビューに表示されていないプロパティの値や関連付けが変更されていることがあるためです。そのような場合は、他のビューに切り替えて確認するか、インスペクタの [プロパティ] タブを表示してモデルの詳細を確認してください。
削除されたモデルを確認するには、変更マーク付きの親モデルを表示して、変更前の比較対象を並べて表示させた状態で確認してください。

変更差分の比較を終了するには、次の手順で行います。

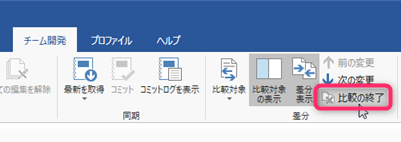

比較の終了

操作手順
